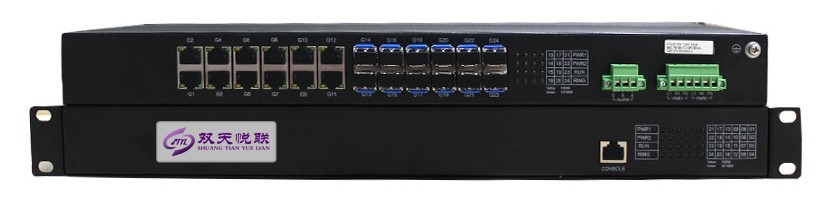

S7300系列机架式工业以太网交换机
产品简介
S7300系列为我司研发的全千兆方案的网管型机架式工业以太网交换机，最多可提供24个全千兆的以太网端口，可根据现场组网需要灵活配置光口电口数量。特别适用于安防监控、智能交通、工业自动化领域中有视频、音频等高带宽业务需求的应用场合。分布式ABRing®自愈环技术能够有效提高工业网络的可靠性，可在5ms内实现全网自愈。S7300系列支持STP/RSTP/MSTP、端口聚合、IGMPSnooping、ACL、GVRP等丰富的网络管理功能，支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。该系列具有IP40等级金属外壳，具备良好的电磁兼容EMC性能，可以在-40℃～+85℃极端恶劣的温度环境范围长期稳定工作。
特点优势:
? 最多可支持24个全千兆以太网端口，满足音频、视频等更高带宽业务传输需求；
? 支持VLAN、GVRP、RSTP、广播风暴抑制、IGMP Snooping、GMRP、ACL等管理功能；
? 支持SNMP、Telnet、Web、ABView集中管理多种管理方式；
? 支持全分布式极速自愈环ABRing®协议，自愈时间<5ms。
性能参数
技术参数 | 标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-T IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-SX/LX |
交换属性 | 优先级队列 | 8 |
VLAN数 | 4K | |
VLAN ID | 1-4094 | |
MAC表 | 8K | |
组播组数 | 256 | |
交换时延 | <10us | |
转发带宽 | 32Gbps | |
接口 | 千兆电口 | 10/100/1000BaseT(X)自适应 |
千兆光口 | 1000Base-X SFP插槽 10/100/1000Base-T(X) SFP接口 | |
传输距离 | 多模 2KM、4KM 单模 20～120KM | |
电源 | 输入电压 | 12～36VDC冗余电源输入或85～264VAC/120～370VDC |
功耗 | 5.71W(空载)，25.17W(满载) | |
过载保护 | 支持 | |
反接保护 | 支持 | |
冗余保护 | 支持 | |
告警端口 | 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max | |
机械结构 | 外壳 | 金属 |
防护等级 | IP40 | |
尺寸 | 440mm×223.5mm×44mm | |
重量 | 2.7kg | |
安装方式 | 机架式、壁挂安装 | |
环境 | 工作温度 | -40℃～+85℃ |
储存温度 | -40℃～+85℃ | |
相对湿度 | 5-95%无凝露 | |
质保 | MTBF | 800,000h |
保修期 | 5年 | |
行业标准 | EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
EMS | IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) | |
机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

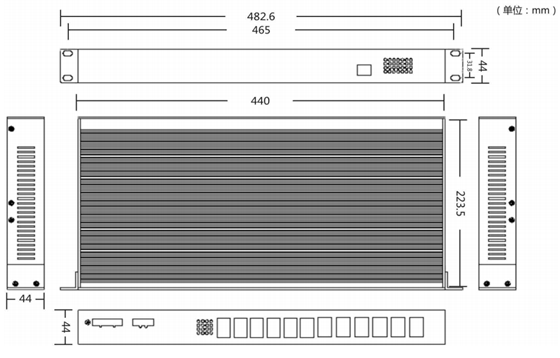

产品尺寸图
产品选型
产品型号 | 规格 |
S7300-6G8T | 8个千兆电端口，6个千兆SFP插槽 |
S7300-8G8T | 8个千兆电端口，8个千兆SFP插槽 |
S7300-8G12T | 12个千兆电端口，8个千兆SFP插槽 |
S7300-12G12T | 12个千兆电端口，12个千兆SFP插槽 |
PWR | 2LD:直流双电源供电，供电范围：12~36VDC |
HV：单电源交直流输入，85~264VAC，120~370VDC | |
2HV：双电源交直流输入，85～264VAC/120～370VDC | |
GX | 千兆SFP插槽，可选配以下SFP模块： |
GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口 | |
GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC | |
GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC | |
GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC | |
GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC |
