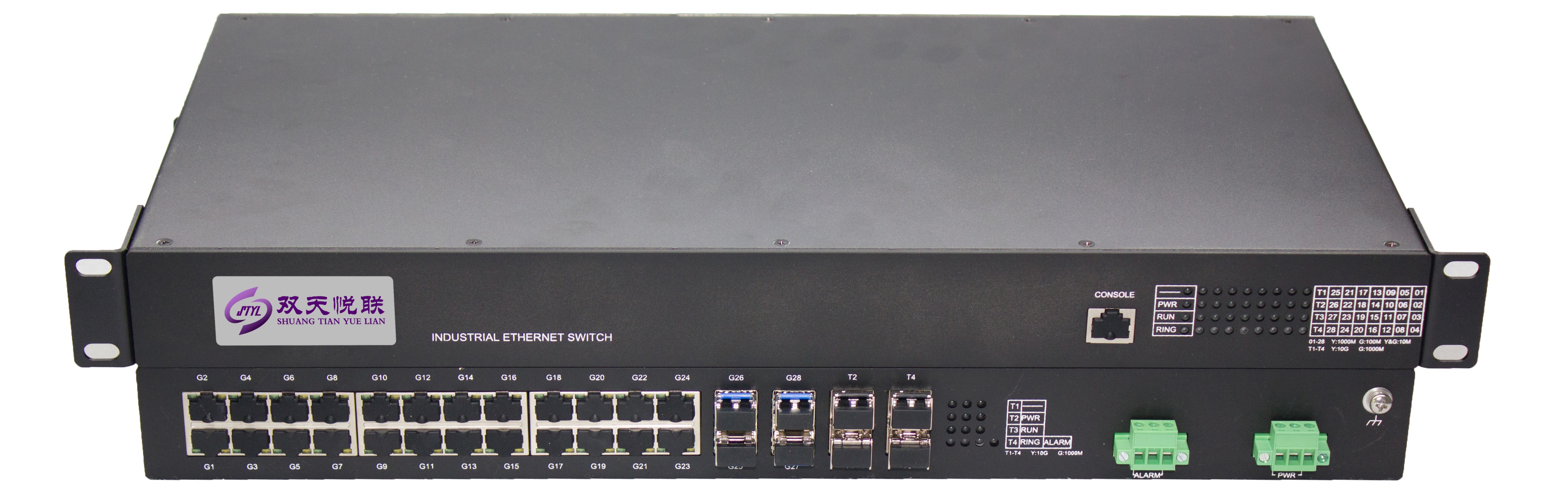

S7300-L系列三层机架式工业以太网交换机
产品简介
S7300系列为北京双天时代科技有限公司针对高带宽、高可靠要求而研发的工业级全千兆三层设计方案，特别适用于新能源、电力、轨道交通、智能交通、高速公路、工业自动化等行业中有视频、音频等高带宽业务需求的应用场合。S7300系列最多可提供4个万兆SFP+插槽，4个千兆SFP插槽，24个千兆以太网光/电可选端口，用户可根据现场组网需要灵活配置光口电口的端口数量。S7300系列支持全分布式极速自愈环ABRing®技术，能够有效提高工业网络的可靠性。7032系列三层型号支持VLAN间路由、静态路由、OSPF动态三层路由功能，支持VRRP虚拟路由功能，并支持VLAN、GVRP、STP/RSTP/MSTP、LACP、IGMPSnooping、ACL等丰富的网络管理功能，支持SNMPv1/v2c/v3、Console、Web、Telnet多种网络管理方式。该系列具有IP40等级金属外壳，无风扇设计，具备良好的电磁兼容EMC性能，可以在-40℃～+85℃极端恶劣温度环境范围长期稳定工作。
特点优势:
√ 最多可支持4个万兆SFP+插槽，4个千兆SFP插槽，24个千兆以太网光/电端口
√ 支持静态路由、OSPF v2动态路由协议，支持VRRP虚拟路由技术
√ 支持PIM-SM组播路由协议
√ 支持IEEE802.1X、HTTPS、SSH、RADIUS、TACACS+等安全技术
√ 支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、VRRP、IGMPSnooping、ACL等管理功能
√ 支持SNMPv1/v2c/v3、Console、Telnet、Web等多种网络管理方式
√ 支持全分布式极速自愈环ABRing®协议，自愈时间<50ms
√ 工业级无风扇设计，工作温度：-40℃～+85℃
性能参数
技术参数 |
标准 | IEEE802.3、IEEE802.3u、IEEE802.3z、 IEEE802.3ab、IEEE802.3x、IEEE802.1d、 IEEE802.1w、IEEE802.1s、IEEE802.1q、 IEEE802.1p、IEEE802.1x、IEEE802.3ae、 IEEE 802.3ad |
交换属性 | 优先级队列 | 8 |
VLAN数 | 4K | |
VLAN ID | 1-4094 | |
MAC表 | 32K | |
组播组数 | 512 | |
交换时延 | <5us | |
缓存 | 32M | |
转发带宽 | 160G | |
接口 | 千兆电口 | 10/100/1000BaseT(X)自适应 |
千兆光口 | 100Base-FX/1000Base-X SFP插槽 10/100/1000Base-T(X) SFP接口 | |
传输距离 | 多模 2KM、4KM 单模 20KM～120KM | |
电源 | 输入电压 | 85～265VAC/200～370VDC |
功率 | 35W(满载) | |
过载保护 | 支持 | |
反接保护 | 支持 | |
冗余保护 | 支持 | |
告警端口 | 250VAC/220VDC Max,2A Max,60W Max | |
机械结构 | 外壳 | 钣金 |
防护等级 | IP40 | |
尺寸 | 440mm×320mm×44mm | |
重量 | 5.5kg | |
安装方式 | 19"机架式 | |
环境 | 工作温度 | -40℃～+85℃ |
储存温度 | -40℃～+85℃ | |
相对湿度 | 5～95%无凝露 | |
质保 | MTBF | 800,000h |
保修期 | 5年 | |
行业标准 | EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
EMS | IEC61000-4-2(ESD) Level 4 IEC61000-4-3(RS) Level 3 IEC61000-4-4(EFT) Level 4 IEC61000-4-5(Surge) Level 4 IEC61000-4-6(CS) Level 3 IEC61000-4-16(共模传导) Level 4 | |
机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

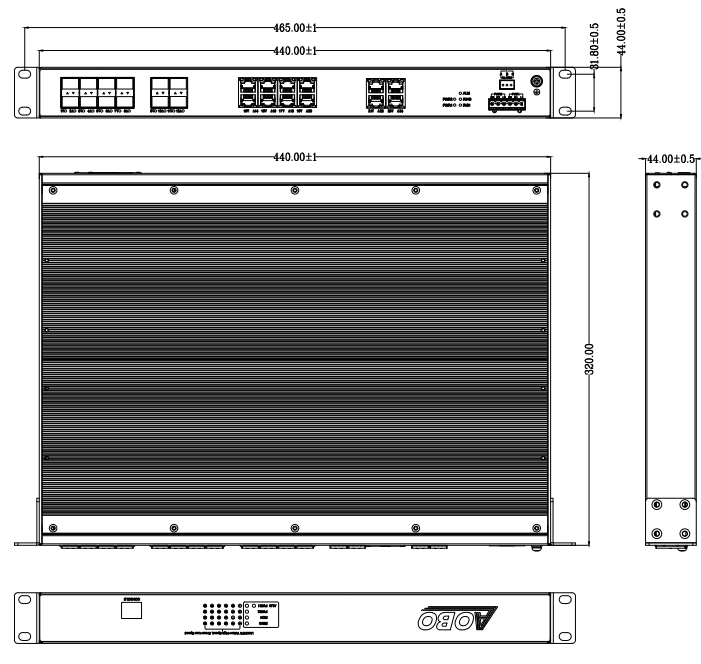

产品尺寸图
产品选型
产品型号 | 规格 | |
S7300-16MT | 16个百兆电端口 | |
S7300-16T | 16个千兆电端口 | |
S7300-24T | 24个千兆电端口 | |
S7300-2G16MT | 16个百兆电端口 | |
S7300-12G12T | 12个千兆电端口，12个千兆SFP插槽 | |
S7300-12G16T | 16个千兆电端口，12个千兆SFP插槽 | |
S7300-28G | 24个千兆SFP光纤插槽，4个千兆Combo口 | |
S7300-L3-16MT | 16个百兆电端口 | |
S7300-L3-16T | 16个千兆电端口 | |
S7300-L3-24T | 24个千兆电端口 | |
S7300-L3-12G12T | 12个千兆电端口，12个千兆SFP插槽 | |
S7300-L3-12G16T | 16个千兆电端口，12个千兆SFP插槽 | |
S7300-L3-8G24T | 24个千兆电端口，8个千兆SFP插槽 | |
S7300-L3-4G24T | 24个千兆电端口，4个千兆Combo端口 | |
S7300-L3-4TX24T | 24个千兆电端口，4个万兆SFP+插槽 | |
代码定义 | 代码选型 | |
| HV：单电源交直流输入，165～265VAC/200～370VDC。 | |
2HV：双电源交直流输入，165～265VAC/200～370VDC。 | ||
GX | 千兆SFP插槽，可选配以下SFP模块： | |
GSFP_E_RJ45 | 10M/100M/1000M自适应J45电接口 | |
GSD1320LC | 千兆_单模_双纤_1310nm_20KM_LC | |
GSD1340LC | 千兆_单模_双纤_1310nm_40KM_LC | |
GSS3520SC | 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC | |
GSS5320SC | 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC | |
L3 | 表示支持三层路由功能 | |
备注 | 上述型号列表中仅为部分端口组合型号，该系列还可支持其他端口组合型号，更多型号可咨询售前客服 | |
